雷达水位计，也被称为水位雷达，是一种基于微波雷达技术的高精度水位测量仪器。它通过发射电磁波并接收其从水面反射回来的信号，根据电磁波传播的时间与速度计算出到水面的距离，从而确定水位高度。以下是对雷达水位计的详细介绍：
一、工作原理
雷达水位计的工作原理主要基于电磁波的反射原理。它通过天线向水面发射雷达脉冲，脉冲遇到水面后反射回来，再由天线接收。仪器根据发射与接收信号的时间差，以及已知的电磁波传播速度，计算出到水面的距离，从而确定水位高度。这一过程不受气候、温度、蒸汽、灰尘等环境因素的影响，确保了测量的高精度和高稳定性。
二、组成与功能
雷达水位计通常由发射机、发射天线、接收机、接收天线、信号处理器、操作面板、显示器以及电源设备等部分组成。其主要功能包括：
- 水位测量：通过发射和接收电磁波，准确测量水位高度。
- 数据处理：对接收到的信号进行处理，计算出水位高度，并可进行数据存储和传输。
- 显示与报警：通过显示器实时显示水位信息，当水位超过预设阈值时，可自动触发报警。

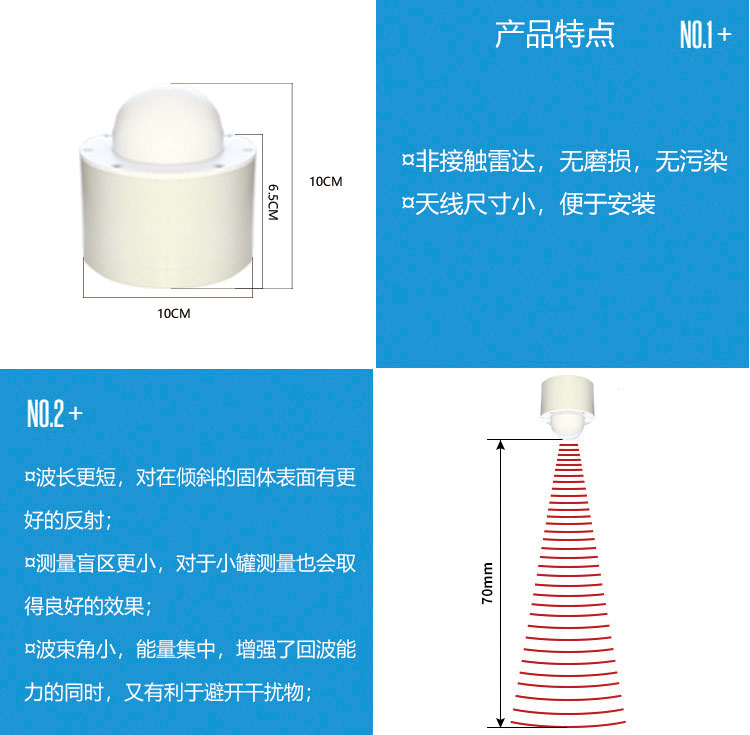

三、产品特点
- 高精度：雷达水位计的测量精度可达到±3mm，适用于对水位监测精度要求较高的场合。
- 非接触式测量：采用微波雷达技术，不与水体直接接触，避免了腐蚀和污染问题，同时延长了设备的使用寿命。
- 抗干扰能力强：不受温度、湿度、气压、泥沙等环境因素的影响，能在恶劣环境下稳定工作。
- 低功耗设计：支持低功耗工作模式，适用于偏远地区的长期监测。
- 智能数据传输：支持多种数据输出方式，如4-20mA电流、RS485、无线传输等，便于集成至不同的监测系统中。
- 坚固耐用：采用防水、防尘设计，适合在恶劣环境下使用。
四、应用领域
雷达水位计因其高精度、高稳定性以及广泛的适用性，被广泛应用于多个领域：
- 水利监测：用于江河、湖泊、水库、大坝等水利设施的水位监测，为水利调度、防洪减灾提供数据支持。
- 城市防汛：在城市防汛系统中，配合物联网平台使用，实现积水自动报警，提升防洪响应效率。
- 工业监测：在化工、石油等工业领域，用于槽罐、储罐等容器的液位监测，确保生产安全。
- 地下水监测：监测地下水位的变化，为水资源管理和保护提供重要依据。
- 污水处理：监测污水池、沉淀池等的水位，控制污水处理流程，确保处理效率和质量。
五、技术参数
雷达水位计的技术参数因型号和制造商而异，但通常包括以下几个方面：
- 测量范围：从数厘米到数十米不等，可根据实际需求选择不同长度的天线以适应不同的测量需求。
- 精确度：通常在±1mm至±10mm之间，具体取决于天线的角度误差、波束宽度、工作环境的干扰等因素。
- 频率范围：常用的频率范围为6GHz至80GHz。频率越高，测量精度越高，但成本也相应增加。
- 工作温度范围：一般在-40℃至80℃之间，确保设备能在各种环境温度下正常工作。
- 输出信号类型：包括模拟信号（如4-20mA电流）和数字信号（如RS485、Modbus等协议）。
综上所述，雷达水位计是一种高精度、高稳定性、非接触式的水位测量仪器，广泛应用于水利、城市防汛、工业、地下水监测、污水处理等多个领域。其独特的测量原理和技术特点使其能够在复杂环境下提供可靠的水位数据，为相关领域的决策提供了有力支持。
雷达水位计怎样安装？
雷达水位计的安装需要遵循一定的步骤和注意事项，以确保其能够准确、稳定地工作。以下是详细的安装指南：
一、安装前准备
-
选择合适的安装位置：
- 安装位置应在水位变化有代表性的地方，远离干扰源如高压电线、大型金属结构物等。
- 尽量避免安装在水流湍急、有漩涡、有大量漂浮物或容易堆积杂物的位置。
- 安装在远离进、出水口的稳定水域，以减少水流干扰对测量结果的影响。
- 确保安装点能够直接垂直测量水面，且雷达波束发射路径上无障碍物阻挡。
-
准备安装工具和材料：
- 根据雷达水位计的安装方式（如螺纹安装、法兰安装、吊装等），准备相应的安装支架、螺栓、垫片等材料。
- 确保所有材料的质量符合相关标准，以保证安装的可靠性和稳定性。
二、安装步骤
-
安装支架：
- 选择坚固的安装支架，如不锈钢或铝合金材质，以确保能够承受雷达水位计的重量和环境条件（如风力、水流冲击力等）的影响。
- 使用焊接、螺栓连接等可靠的固定方法将支架固定在支撑结构上，如桥墩、大坝、测井壁等。
- 调整支架的高度和角度，确保雷达水位计安装后能够垂直测量水面。
-
安装雷达水位计：
- 将雷达水位计固定在安装支架上，确保安装稳固，避免设备晃动影响测量精度。
- 根据制造商的说明，正确安装天线，确保天线对准水面并且没有被阻挡。
-
连接电源和信号线：
- 将电源线连接到雷达水位计上，确保电源稳定，避免电压波动对设备造成影响。
- 连接数据传输线（如RS485、4-20mA等），以便将测量数据传输到控制室或数据记录系统。
- 确保所有线缆连接牢固可靠，避免信号传输过程中出现故障。
三、调试与测试
-
初步校准：
- 根据制造商提供的说明，对雷达水位计进行初步校准，以确保测量精度。
-
现场测试：
- 进行现场测试，检查设备的工作状态和测量结果。
- 将雷达水位计的测量结果与实际水位进行对比，验证其准确性。
- 如有偏差，进行必要的调整。
四、后续维护与检查
-
定期检查：
- 定期检查设备的工作状态和数据，确保设备长期稳定运行。
- 如发现异常情况，及时进行处理和维护。
-
清洁保养：
- 定期清洁雷达水位计的传感器探头和天线，避免灰尘和水汽侵入设备内部。
- 保持设备所处的工作环境干净整洁，防止灰尘和水汽对设备造成损害。
五、注意事项
-
安装高度：
- 雷达水位计的传感器探头距水面的高度要适中，一般要保证在较低水位时，探头仍能有效探测到水面；同时在较高水位时，水面也不会淹没探头。安装高度需根据当地水位变化范围来确定。
-
安装方向：
- 确保雷达波束垂直于水面。对于有流动的水面，要注意波束方向不能顺着水流方向，以防止因水面倾斜造成测量误差。
-
电气连接：
- 电气连接必须按照制造商提供的说明书进行，确保接线正确无误。
- 避免在接线过程中造成短路或接反等故障。
-
防雨防晒：
- 雷达水位计大多安装在户外，应加装防雨罩以缓解太阳直射和雨天对雷达水位计的影响。
- 在阳光暴晒的环境下，应采取遮阳措施以保护设备。
遵循以上安装指南和注意事项，可以确保雷达水位计能够准确、稳定地工作，为水文监测提供可靠的数据支持。
