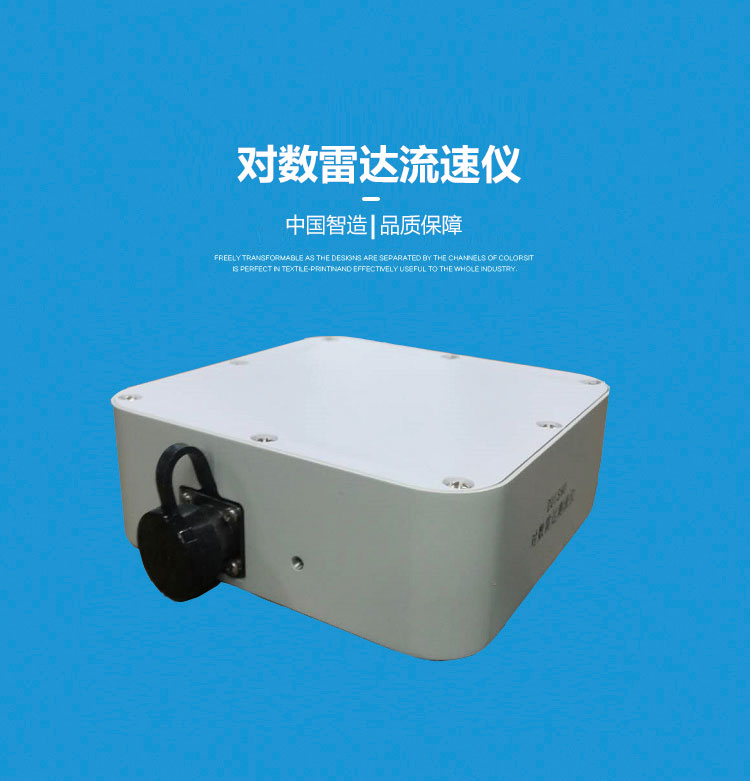

雷达流速仪是一种流速测量设备，广泛应用于水文监测、水资源管理、水利工程、环境监测等领域。以下是对雷达流速仪的详细介绍：
一、工作原理
雷达流速仪的工作原理主要基于多普勒效应。它向水面发射高频微波（雷达波），这些微波在遇到水面上漂浮的微小颗粒（如水滴、气泡或悬浮物）时，部分微波能量会被反射回来，形成回波信号。由于水流中颗粒的运动，反射回来的微波频率会发生微小的变化，即多普勒频移。雷达流速仪通过测量这一频移量，并结合雷达波的传播时间和方向信息，运用多普勒原理进行计算，从而得出水流的速度和方向。
二、主要特点
- 非接触式测量：雷达流速仪无需将传感器直接置于水中，避免了传统流速仪因长期浸泡导致的腐蚀、磨损及生物附着等问题，延长了设备的使用寿命并降低了维护成本。
- 高精度：雷达流速仪能够精确捕捉水流中微小颗粒的运动速度，并通过先进的信号处理技术和精确的算法模型，实现高精度的流速测量。
- 广泛适应性：雷达流速仪对水质、水深、水温、盐度及悬浮物含量等因素具有较强的适应性，能够在河流、湖泊、海洋等多种复杂水文环境中正常工作，且不受气候条件的限制，能够在全天候、全天时稳定工作。
- 实时性强：雷达流速仪能够快速更新数据，提供实时流速信息，这对于防洪调度、水资源管理等领域具有重要意义。
- 易安装与维护：雷达流速仪的安装相对简单，不需要复杂的安装过程，可以快速部署到各种测量环境中。同时，由于其非接触式测量方式，减少了设备维护的工作量。
- 多参数测量与远程监控：部分先进的雷达流速仪不仅具备流速测量功能，还可以结合其他传感器进行多参数测量，如水深、水温、水质等参数的同步监测。同时，雷达流速仪通常支持远程监控和数据传输功能，可以通过无线网络或有线方式将测量数据实时传输到监控中心或云平台。
三、应用范围
雷达流速仪的应用范围非常广泛，包括但不限于以下几个方面：
- 水资源管理：雷达流速仪可以用于河流、湖泊、水库等水体的流速监测，帮助水利部门了解水流的变化情况，指导水资源的合理利用和调度。
- 水利工程：在水利工程中，雷达流速仪可以用于测量水流速度，为水利工程的设计和施工提供准确的数据支持。
- 环境监测：雷达流速仪可以用于监测城市排水系统中的水流速度，帮助城市管理部门及时了解排水系统的运行情况，预防城市内涝和水污染等问题的发生。此外，雷达流速仪还可以用于海洋和湖泊的流速监测，研究海洋环流和湖泊生态系统等方面的问题。
四、技术参数（以某型号为例）
- 供电：DC12-24V
- 流速范围：0.1-20m/S
- 流速分辨率：0.01m/S
- 流速方向：双向识别
- 水位精度：±2mm
- 发射频率：80GHz/24GHz
- 防护等级：IP68
- 检测参数：流速、液位
- 工作电流：130mA
五、注意事项
在使用雷达流速仪时，需要注意以下几点：
- 测量位置选择：应挑选水流平稳、无漩涡和急流的区域进行测量，确保测量结果具有代表性。
- 安装环境检查：确认周围无障碍物干扰雷达信号，以及是否具备稳定的电源供应和可靠的通信条件。
- 遵循操作规范：注意避开障碍物及其他无线电波的干扰。当数据出现异常时，应及时检查仪器的安装角度、电源连接等是否正常。
- 设备维护：每次使用后，要对仪器进行妥善保管和维护，确保设备的长期稳定运行。
综上所述，雷达流速仪以其准确、实时的流速测量能力，在水资源管理、水利工程和环境监测等领域发挥着重要作用。随着技术的不断发展，雷达流速仪的应用前景将更加广阔。
雷达流速仪如何安装？
一、安装前准备
-
仪器检查：
- 确认雷达流速仪外壳无损坏，天线无变形或遮挡物。
- 检查内置电池或外接电源电量是否充足，确保测量过程中不断电。
-
环境评估：
- 选择水流平稳、无遮挡物（如树木、建筑物）的岸边位置，以保证测量精度。
- 评估现场安全状况，避免在洪水、滑坡等危险区域作业。
- 尽量在风力较小、无雨雪干扰的天气条件下进行测量。
二、安装步骤
-
安装支架：
- 将支架展开并稳固固定在杆子上，调整至适当高度，确保雷达波能够无阻碍地照射到水面。
-
固定仪器：
- 如果安装在河岸，可以使用不锈钢的支架将雷达流速仪固定在地面上。支架要牢固可靠，能够承受仪器的重量以及可能受到的风力等外力影响。
- 当安装在桥梁上时，可以利用桥梁的栏杆或其他合适的结构进行固定。可以使用抱箍等连接件将仪器固定在栏杆上，同样要注意调整好仪器的水平度和安装角度。
-
电气连接：
- 根据仪器的数据输出方式，正确连接通信线或信号线。如对于RS485通信接口，要按照通信协议的要求连接好A、B两根通信线，并确保连接可靠，避免接触不良或信号干扰。
- 将仪器正确接入合适的电源。一般雷达流速仪使用直流电源，如12V或24V等，要确保电源的稳定性和符合仪器的电源要求。
三、安装后调试
-
参数设置：
- 在安装完成后，需要根据实际测量环境和要求对雷达流速仪进行参数设置。这可能包括测量范围、工作频率、数据输出格式等参数的设置。
-
校准操作：
- 一般可以通过在已知流速的水体中进行测量对比来校准仪器。可以采用标准流速测量设备（如流速仪）在相同位置测量流速，然后将雷达流速仪的测量值与标准值进行比较，通过仪器自带的校准功能或软件对测量偏差进行调整，以提高测量精度。
-
系统测试：
- 在完成安装、参数设置和校准后，要进行系统测试。可以通过观察仪器的数据显示或通过远程通信读取测量数据，检查流速数据是否正常采集和传输。
- 可以向测量区域内人为制造一些水流变化（如泼水等），观察雷达流速仪是否能够准确响应水流变化并实时更新流速数据。如果发现数据异常或仪器工作不正常，要及时检查安装和设置是否存在问题并进行调整。
四、安装注意事项
- 安装位置选择：应确保安装点上游直线段长度至少为水面宽度的5倍，下游直线段长度至少为水面宽度的2倍，以确保测量到的流速是具有代表性的水流表面流速。
- 安装高度：雷达流速仪的安装高度通常要求大于0.5米，具体高度根据仪器的型号和测量要求而定。要保证雷达波束能够准确照射到水面并接收到良好的反射信号。
- 避免干扰：安装位置应远离高压电线、高功率电机等强电磁干扰源，以防止信号干扰。同时，应避免树枝、建筑物等遮挡物对雷达信号的影响。
- 稳定性：确保仪器安装牢固可靠，能够承受风力等外力影响。在风吹条件下不得出现晃动情况。
综上所述，雷达流速仪的安装需要严格按照操作规范进行，包括安装前准备、安装步骤、安装后调试以及安装注意事项等方面。在实际应用中，还可以根据具体情况咨询仪器厂家或专业技术人员，获取更详细和准确的安装指导。
