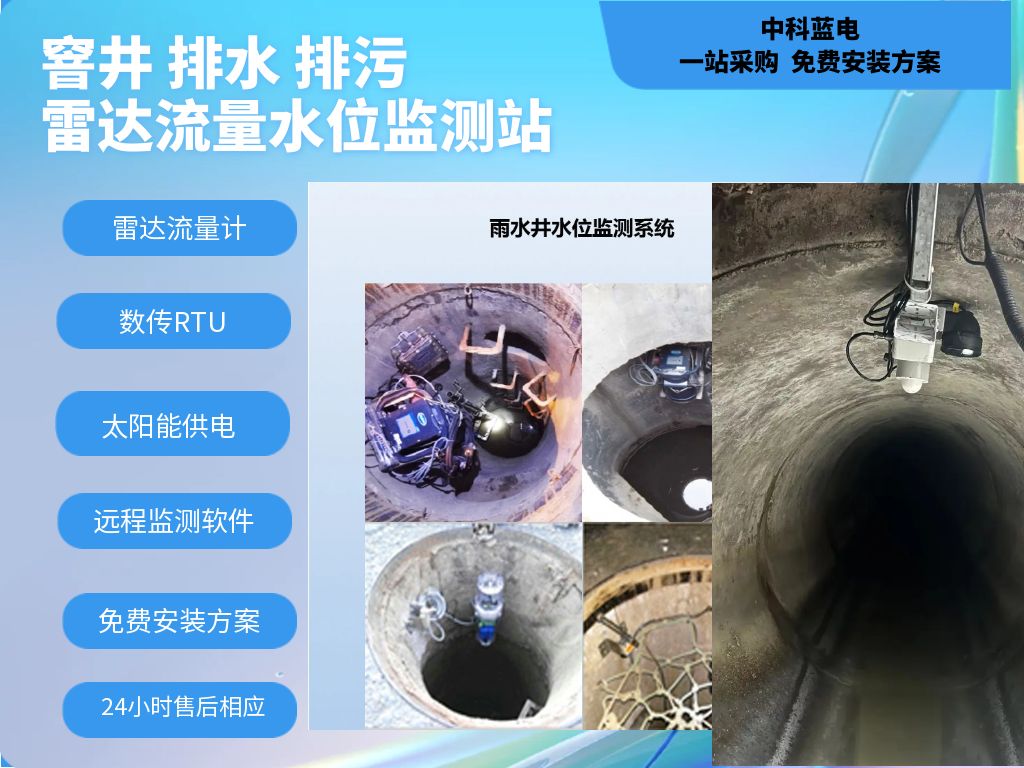

雷达排水排污流量水位监测站主要由什么部分组成？
一、雷达设备
- 雷达水位计：用于测量窨井、管道或其他排水排污设施内的水位。它通过发射雷达波并接收反射信号来精确计算水位高度。
- 雷达流速仪：用于测量流体的流速，进而结合管道截面积计算流量。雷达流速仪同样采用非接触式测量技术，确保测量的准确性和稳定性。
二、数据采集与处理系统
- 数据采集终端：负责收集雷达设备和其他传感器（如温度传感器、压力传感器等）的数据，并进行初步处理。
- 数据处理系统：对采集到的数据进行进一步处理和分析，提取出水位、流速、流量等关键参数，并将数据存储在本地或上传至远程服务器。
三、通信与传输设备
- 通信模块：实现监测站与远程监控中心之间的数据传输。可能采用的通信方式包括有线通信（如以太网）和无线通信（如GPRS、LoRa、NB-IoT等）。
- 传输设备：用于将处理后的数据实时传输至远程数据中心或监控平台，供管理人员进行实时监控和分析。
四、电源与辅助设备
- 电源系统：为监测站提供稳定可靠的电力供应。根据应用环境的不同，可能采用市电供电、太阳能供电或电池供电等方式。
- 防护箱与支架：保护监测站设备免受恶劣环境的影响，并提供安装和固定的支持。防护箱通常具有防水、防尘、防腐蚀等功能，支架则根据实际需要进行定制。
五、其他可能的组成部分
- 雨量计：用于监测降雨量，为排水排污管理提供额外的数据支持。
- 报警系统：当水位、流量等参数超过预设阈值时，触发报警系统，通过声光报警、短信通知等方式提醒管理人员及时采取措施。
- 管理软件：用于接收、处理和分析监测站上传的数据，提供查询、统计、分析功能，并支持远程配置和管理监测站设备。
综上所述，雷达排水排污流量水位监测站是一个集成了多种技术和设备的综合监测系统，能够实现对排水排污设施内水位、流速、流量等参数的实时监测和远程管理。
雷达窨井排水排污流量水位监测站怎样安装及注意事项？
雷达窨井排水排污流量水位监测站的安装过程相对复杂，需要遵循一定的步骤和注意事项以确保监测站的正常运行和测量准确性。以下是一些关键步骤和注意事项：
安装步骤
-
选址与准备
- 选址考察：选择水流平稳、无明显漩涡和逆流处，远离强电磁干扰源和易被水淹区域，确保视野开阔无遮挡。同时，要考虑水位变化范围，确保监测站在最低和最高水位时都能有效工作。
- 环境评估：评估安装点的环境条件，包括温度、湿度、风速、雷电活动等，确保设备能在极端天气下安全运行。
- 基础建设：根据监测站的具体型号和重量，设计并建造稳固的安装平台或支架。支架要足够稳定，能承受监测站的重量和外界环境因素（如风力、水流冲击力等）的影响。
-
安装监测站
- 安装支架：将预先准备好的安装支架固定在选定的位置上，确保支架稳固不晃动。
- 安装雷达设备：将雷达水位计和雷达流速仪（如适用）安装在支架上，确保雷达波束能够垂直照射到水面，避免因角度偏差导致的测量误差。使用水平仪和指南针等工具辅助调整安装角度。
- 连接线路：按照说明书正确连接电源线、数据线等，确保接头牢固且防水。对于长距离传输，考虑使用高质量的通信线缆，减少信号衰减。
- 安装防护装置：根据需要安装防护罩、通风装置等，以保护雷达传感器不受外部环境的影响。
-
配置与调试
- 参数设置：根据实际测量需求，通过设备界面或远程管理软件设置监测站的工作参数，如测量范围、采样频率、数据上传间隔等。
- 校准测试：进行初步的校准测试，可采用已知水位值进行对比，调整设备至测量状态。对于精度要求，可使用专业校准工具进行精细调校。
- 软件配置：配置数据采集与处理软件，确保能够正确接收、存储和分析监测站发送的数据。设置报警阈值，以便在水位、流量等参数异常时及时发出警报。
-
远程监控测试
- 测试远程监控系统的功能，包括数据实时传输、远程控制、故障报警等，确保整个系统运行顺畅。
注意事项
- 防水与密封：对于户外安装，特别注意防水密封处理，防止雨水侵入设备内部。紧固所有螺丝和连接件，确保设备牢固固定在安装平台上。
- 防雷保护：在易受雷击地区，必须安装避雷针、浪涌保护器等防雷设备，并将监测站的接地线与防雷系统可靠连接，确保设备安全。
- 电缆连接：确保电缆符合电器连接规范，接头处应包扎好防水胶布，并堵死缝隙，防止进水或蚊虫进出。未使用的电气接口应用堵头堵紧，防止水分或灰尘进入。
- 定期检查与维护：制定定期检查计划，包括设备外观、线缆连接、防雷设施等，确保设备处于良好状态。定期清洁雷达探头及周围区域，避免污垢积累影响测量精度。
- 专业培训：对操作人员进行专业培训，使其熟悉设备操作、日常维护及简单故障排除，提高整体运维水平。
通过遵循以上步骤和注意事项，可以确保雷达窨井排水排污流量水位监测站的正确安装和稳定运行，为排水排污管理提供准确可靠的数据支持。
