雷达式水库水位闸口流量监测站有哪些部分构成？
雷达式水库水位闸口流量监测站是一种集成了雷达技术和传感器的环境监测设备，主要用于实时监测水库的水位、闸口流量等关键水文参数。其构成主要包括以下几个部分：
一、雷达水位传感器
- 作用：利用雷达波向水体发射电磁波并接收反射回来的信号，通过精确计算和分析这些信号，测量水面的高度，从而实时监测水位。
- 特点：非接触式测量，不受风、温度、雾霾、泥沙、漂浮物等因素的影响，能够稳定可靠地工作。
二、雷达流速传感器
- 作用：通过发射和接收雷达信号，精确测量流体的流速，不受水体污染、沉积物或气泡的影响。
- 特点：提供稳定可靠的流速数据，有助于准确评估水流的动态变化。
三、数据采集终端
- 作用：负责收集雷达水位传感器和雷达流速传感器的数据，并对数据进行初步处理和分析。
- 特点：可能集成有数据存储功能，用于记录历史数据，为后续统计和分析提供依据。
四、通信系统
- 作用：实现监测站与远程监控中心之间的数据传输。
- 特点：可能采用无线通信技术（如GSM/GPRS、4G、LoRa等），确保数据的实时传输和远程监控的便利性。
五、电源系统
- 作用：为监测站提供稳定可靠的电力供应。
- 特点：可能采用太阳能电板供电，并配备后备电池，以适应野外无人值守的工作环境。
六、野外防护箱和支架
- 作用：保护监测站的设备免受恶劣环境的影响，并提供安装和固定的支持。
- 特点：防护箱通常采用全密封防水设计，符合IP68标准，支架则根据实际需要进行定制。
此外，根据具体的应用需求和场景，雷达式水库水位闸口流量监测站还可能配备其他辅助设备，如远程监控模块、数据分析软件等，以实现更全面的监测和管理功能。
综上所述，雷达式水库水位闸口流量监测站是一个集成了多种技术和设备的综合监测系统，其构成复杂而精密，能够实现对水库水位的实时监测和闸口流量的精确测量，为水库管理和防洪减灾提供有力的数据支持。雷达式水库水位闸口流量监测站怎样安装？
雷达式水库水位闸口流量监测站的安装需要注意多个方面，以确保设备能够长期稳定、准确地运行。以下是一些关键的注意事项：
一、选址考察
- 视野开阔：选择无遮挡物影响雷达波发射与接收的位置，以确保测量的准确性。
- 水流平稳：远离水流湍急、有漩涡、有大量漂浮物或容易堆积杂物的位置，减少水流干扰对测量结果的影响。
- 水位变化范围：考虑水位变化范围，确保雷达水位计在低和高水位时都能有效工作。
- 环境条件：评估安装点的环境条件，包括温度、湿度、风速、雷电活动等，以确保设备能在极端天气下安全运行。对于易受雷击区域，需安装避雷设施。
二、安装高度和方向

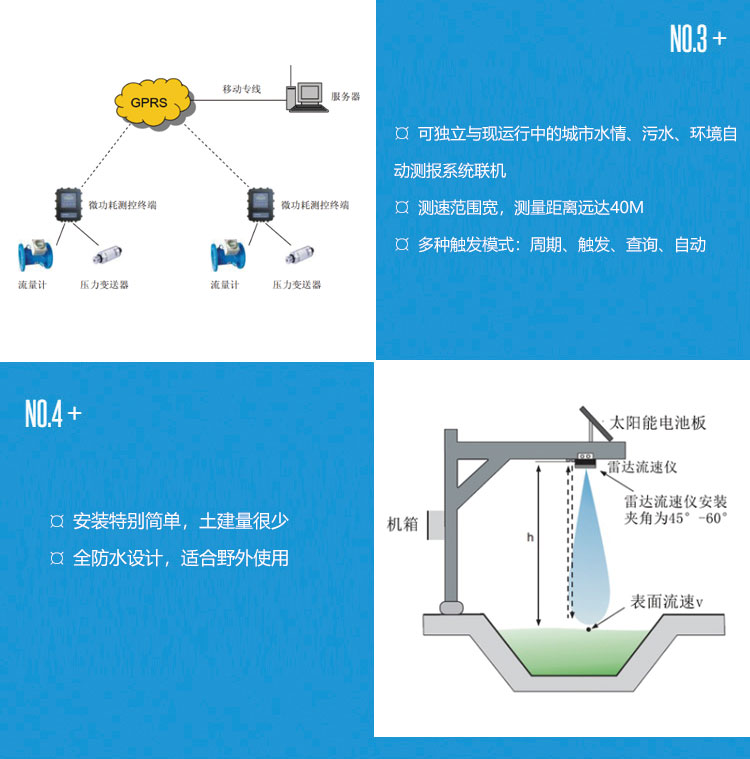

- 安装高度：雷达水位计的传感器探头距水面的高度要适中，一般要保证在较低水位时，探头仍能有效探测到水面，同时在较高水位时，水面也不会淹没探头。通常安装高度需根据当地水位变化范围来确定。建议安装高度为3~4米。
- 安装方向：确保雷达波束垂直于水面，可使用安装支架进行调整。对于有流动的水面，要注意波束方向不能顺着水流方向，以防止因水面倾斜造成测量误差。流速计波束建议朝来水方向。
三、固定与密封
- 固定方式：使用牢固的安装支架将雷达水位计固定在支撑结构上，如桥墩、大坝、测井壁等。支架要足够稳定，能承受水位计的重量和外界环境因素（如风力、水流冲击力等）的影响，可采用焊接、螺栓连接等可靠的固定方法。支架的材质应选用防锈处理过的材料，以延长使用寿命。
- 防水密封：对于户外安装，特别注意防水密封处理，防止雨水侵入设备内部。应确保电缆符合电器连接规范，接头处包扎好防水胶布，并堵死缝隙。未使用的电气接口必须用忙堵堵紧，在进入电气接口前，必须将电缆向下弯曲，确保壳体不会流入水。
四、电源与网络
- 电源供应：确保安装点附近有稳定的电源供应，或根据需要铺设电缆或安装太阳能供电系统。
- 网络覆盖：检查网络覆盖情况，确保数据能够实时传输至监控中心。
五、校准与测试
- 初步检查：在安装完成后，首先对设备进行外观检查，确认无损坏后接通电源，检查指示灯是否正常，确认设备已正确启动。
- 参数设置：根据实际测量需求，通过设备界面或远程管理软件设置雷达水位计的工作参数，如测量范围、采样频率、数据上传间隔等。
- 校准测试：进行初步的校准测试，可采用已知水位值进行对比，调整设备至最佳测量状态。对于高精度要求，可使用专业校准工具进行精细调校。校准过程中要记录相关参数，以备后续维护和故障排查时使用。
-
六、后期维护
- 定期检查：制定定期检查计划，包括设备外观、线缆连接、防雷设施等，确保设备处于良好状态。
- 清洁保养：定期清理雷达探头及周围区域，避免污垢积累影响测量精度。对于户外设备，还需注意防锈处理。
- 数据备份：定期备份测量数据，以防数据丢失。同时，分析数据趋势，为水库管理提供科学依据。
- 专业培训：对操作人员进行专业培训，使其熟悉设备操作、日常维护及简单故障排除，提高整体运维水平。
七、安全施工
在设备的安装过程中，要严格遵守有关安全、健康及环境卫生方面的法规和规范。采取必要的安全措施，以保护现场施工和监理人员的生命、健康及安全。
综上所述，雷达式水库水位闸口流量监测站的安装需要注意多个方面，从选址考察到后期维护都需要认真对待，以确保设备的稳定运行和测量数据的准确性。
