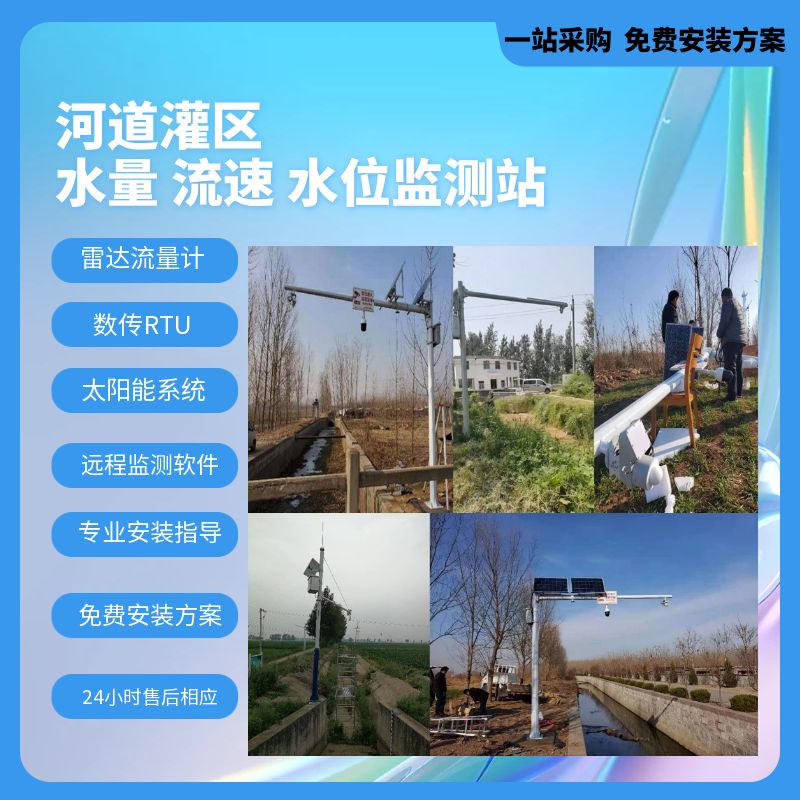

河道灌区雷达水位流量监测站安装

雷达式河道水位监测站和灌区流量监测站有哪些构成？

雷达式河道水位监测站

雷达式河道水位监测站主要由以下几部分构成：


• 雷达水位计：作为核心设备，通过向河面发射雷达波并接收其反射信号来测量河面的高度。雷达水位计具有测量精度高、稳定性好、受环境影响小等优点。
• 数据采集与传输系统：负责将雷达水位计测量得到的水位数据实时采集下来，并通过无线或有线方式传输到中心服务器。这一系统确保了数据的准确性和实时性。
• 中心服务器：作为数据处理中心，接收并存储从数据采集与传输系统发送过来的水位数据。同时，中心服务器还负责对数据进行处理和分析，生成相应的报告和图表，为河道管理提供决策支持。
• 报警系统：根据预设的阈值对水位数据进行实时监测。当水位超过或低于阈值时，报警系统会立即触发报警机制，向相关人员发送报警信息，以便及时采取应对措施。
• 供电系统：为整个监测站提供稳定的电力支持，通常采用太阳能板和蓄电池相结合的方式，既保证了电力的持续供应，又降低了运行成本。

灌区流量监测站

灌区流量监测站则主要由以下几部分构成：

• 传感器：包括水位计、流速计、雨量计等，用于测量渠道的水位、流速、降雨量等数据。其中，水位计通常采用超声波水位计或浮子水位计，流速计则采用多普勒超声波流速计或雷达流速计。
• 数据采集器：负责采集传感器数据，并将数据传输至远程监控中心。这种设备通常采用遥测终端机（RTU），可以对采集到的数据进行处理、存储和传输。
• 通信网络：用于将数据从现场传输到远程监控中心。通常采用GPRS/GSM、CDMA、4G等无线通信网络，将数据传输到云服务器上。

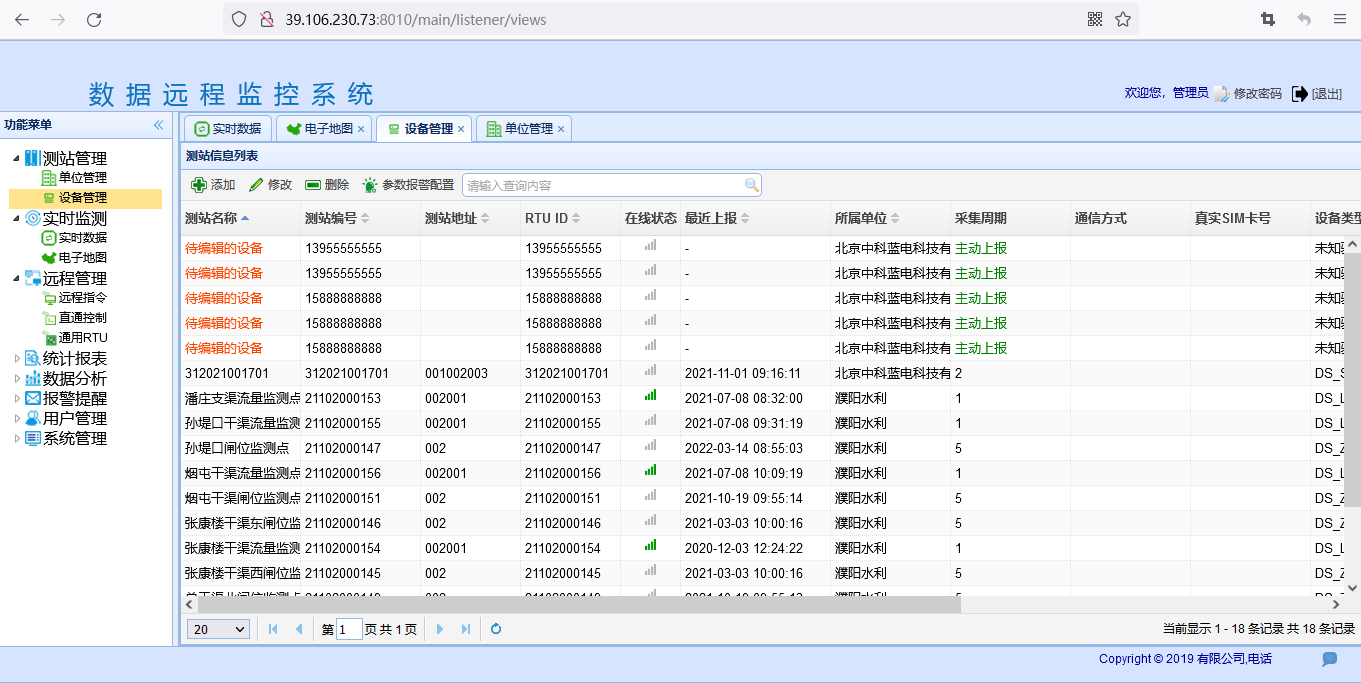

• 远程监控中心：包括云服务器、数据接收软件等设备，用于接收、存储和处理传输过来的数据。远程监控中心可以实时监控灌区的水位、流速、降雨量等数据，并对这些数据进行统计分析，提供警报和预测等功能。
• 显示设备：用于显示灌区的水位、流速、降雨量等数据。通常采用电脑、手机等电子设备，用户可以通过浏览器或应用程序查看实时数据和历史数据。

此外，一些高级的灌区流量监测站还可能包括避雷设备、太阳能供电系统等，以提高系统的稳定性和可靠性。

总的来说，雷达式河道水位监测站和灌区流量监测站各自具有独特的构成组件，这些组件共同工作以实现精确的水文监测和数据分析，为水资源管理提供重要的技术支持。
河道或灌区流量监测站如何安装？

河道或灌区流量监测站的安装需要综合考虑多个因素，包括选址、安装位置、安装高度与方向、安全防护与防雷措施、环境考虑与清理、调试与校准以及数据传输与维护等。以下是一个详细的安装指南：


一、安装前准备

1. 现场勘查：

   • 对河道或灌区进行现场勘查，了解河道的地理环境、水流状况、水位变化范围等。
   • 根据测量目的和要求，选择合适的安装位置。一般来说，应选择水流平稳、河床稳定、无明显漩涡和回流的位置，同时避免在弯曲河段、支流入口等特殊位置安装。

2. 材料准备：

   • 根据测流系统的类型和安装要求，准备好所需的材料和工具，如传感器、电缆、支架、螺丝等。
   • 准备好安装所需的防护用品，如手套、安全鞋、防护眼镜等。

二、安装步骤

1. 安装支架和立杆：

   • 根据安装位置的实际情况，选择合适的安装支架和立杆。支架和立杆应稳固可靠，能够承受设备重量和水流冲击。
   • 使用膨胀螺丝或其他固定方式将支架和立杆固定在河床或河岸上。

2. 安装传感器：

   • 根据测流系统的类型，选择合适的传感器安装方式。常见的传感器安装方式有固定式、悬浮式和走航式等。
   • 对于固定式传感器，将传感器固定在支架或立杆上，确保传感器与水流方向垂直，并且安装牢固。
   • 对于悬浮式传感器，将传感器悬挂在水中的浮标上，确保传感器的位置稳定，并且不受水流的影响。
   • 对于走航式传感器，将传感器安装在测量船上，确保传感器与船体的连接牢固，并且能够准确测量水流速度。

3. 连接电缆：

   • 将传感器与数据采集器或控制器之间的电缆连接好。连接时应确保电缆的连接牢固，并且防水性能良好。
   • 将电缆穿入悬臂钢管内部或采用其他保护措施，以防雨水或水流对电缆造成损害。

4. 安装数据采集器或控制器：

   • 根据测流系统的类型，选择合适的数据采集器或控制器安装方式。一般来说，可以将数据采集器或控制器安装在室内的控制箱中，或者安装在室外的防水箱中。
   • 安装时应确保数据采集器或控制器的位置稳定，并且能够方便地进行操作和维护。

三、安装后调试与维护

1. 系统调试：

   • 安装完成后，对测流系统进行调试。调试内容包括检查传感器的测量精度、数据采集器或控制器的工作状态、通信连接是否正常等。
   • 如果发现问题，应及时进行调整和修复，直到系统能够正常工作为止。

2. 定期校准：

   • 定期对测流系统进行校准和验证，确保测量结果的准确性和可靠性。可以使用标准设备对传感器进行校准，或者将测量结果与其他可靠的数据源进行对比验证。

3. 日常维护：

   • 定期对测流系统进行检查和维护，包括检查传感器的工作状态、电缆的连接情况、数据采集器或控制器的运行情况等。
   • 定期对传感器进行清洁和保养，防止传感器表面被杂物覆盖或腐蚀。可以使用清水或专用的清洁剂对传感器进行清洗。
   • 注意检查测量区域是否有淤泥或杂物堆积，如有必要应进行清理，以保持测量区域的清洁。

4. 安全防护：

   • 在安装和维护过程中，应严格遵守安全操作规程，穿戴好个人防护用品。
   • 采取防雷措施，确保接地电阻符合相关标准要求，以保护设备免受雷电侵害。

5. 数据传输与维护：

   •
   • 合理布置数据传输线路，避免线路受到水流、动物破坏或其他外界因素的影响。可采用防水、耐腐蚀的电缆，并进行妥善的固定和保护。
   • 定期检查数据传输线路的连接情况，确保数据传输的稳定性和可靠性。

通过以上步骤，可以确保河道或灌区流量监测站的正确安装和稳定运行。在实际操作中，还需要根据具体的设备型号和安装环境进行调整和优化。
